绘制图形

来源: R/plot.R
plot.igraph.Rd

plot.igraph() 能够将图形绘制到任何 R 设备。它是 tkplot() 函数的非交互式伴侣函数。

用法

# S3 method for class 'igraph'
plot(
  x,
  axes = FALSE,
  add = FALSE,
  xlim = NULL,
  ylim = NULL,
  mark.groups = list(),
  mark.shape = 1/2,
  mark.col = rainbow(length(mark.groups), alpha = 0.3),
  mark.border = rainbow(length(mark.groups), alpha = 1),
  mark.expand = 15,
  mark.lwd = 1,
  loop.size = 1,
  ...
)

参数

x

要绘制的图形。

axes

逻辑值，是否绘制坐标轴，默认为 FALSE。

add

逻辑标量，是否将绘图添加到当前设备，或者首先删除设备的当前内容。

xlim

水平轴的限制，您不太可能想要修改它。

ylim

垂直轴的限制，您不太可能想要修改它。

mark.groups

顶点 ID 向量的列表。它被解释为一组顶点组。每个顶点组都会被突出显示，方法是在它周围和“下方”绘制一个彩色平滑的多边形。请参阅下面的参数来控制多边形的外观。

mark.shape

数值标量或向量。控制顶点组标记多边形的平滑度。这基本上是 graphics::xspline() 函数的“shape”参数，其可能值为 -1 到 1 之间。如果它是一个向量，则不同的值用于不同的顶点组。

mark.col

标量或向量，给出标记多边形的颜色，采用 graphics::xspline() 接受的任何格式；例如，数字颜色 ID、符号颜色名称或 RGB 颜色。

mark.border

标量或向量，给出顶点组标记多边形边框的颜色。如果它是 NA，则不绘制边框。

mark.expand

数值标量或向量，标记顶点组周围边框的大小。单位与顶点大小相同。如果给定一个向量，则不同的值用于不同的顶点组。

mark.lwd

数值标量或向量，标记顶点组周围边框的线宽。如果给定一个向量，则不同的值用于不同的顶点组。

loop.size

数值标量，允许用户缩放网络的环边。默认环大小为 1。更大的值将产生更大的环。

...

附加绘图参数。有关完整列表，请参阅 igraph.plotting。

值

返回 NULL，不可见。

详细信息

绘制图形的一种便捷方法是先使用 tkplot() 绘制，手动调整顶点的位置，通过 tk_coords() 函数查询坐标，并将它们与 plot() 一起使用，将图形绘制到任何 R 设备。

参见

layout() 用于不同的布局，igraph.plotting 用于绘图参数的详细描述，tkplot() 和 rglplot() 用于其他图形绘制函数。

其他绘图: rglplot()

作者

Gabor Csardi csardi.gabor@gmail.com

示例

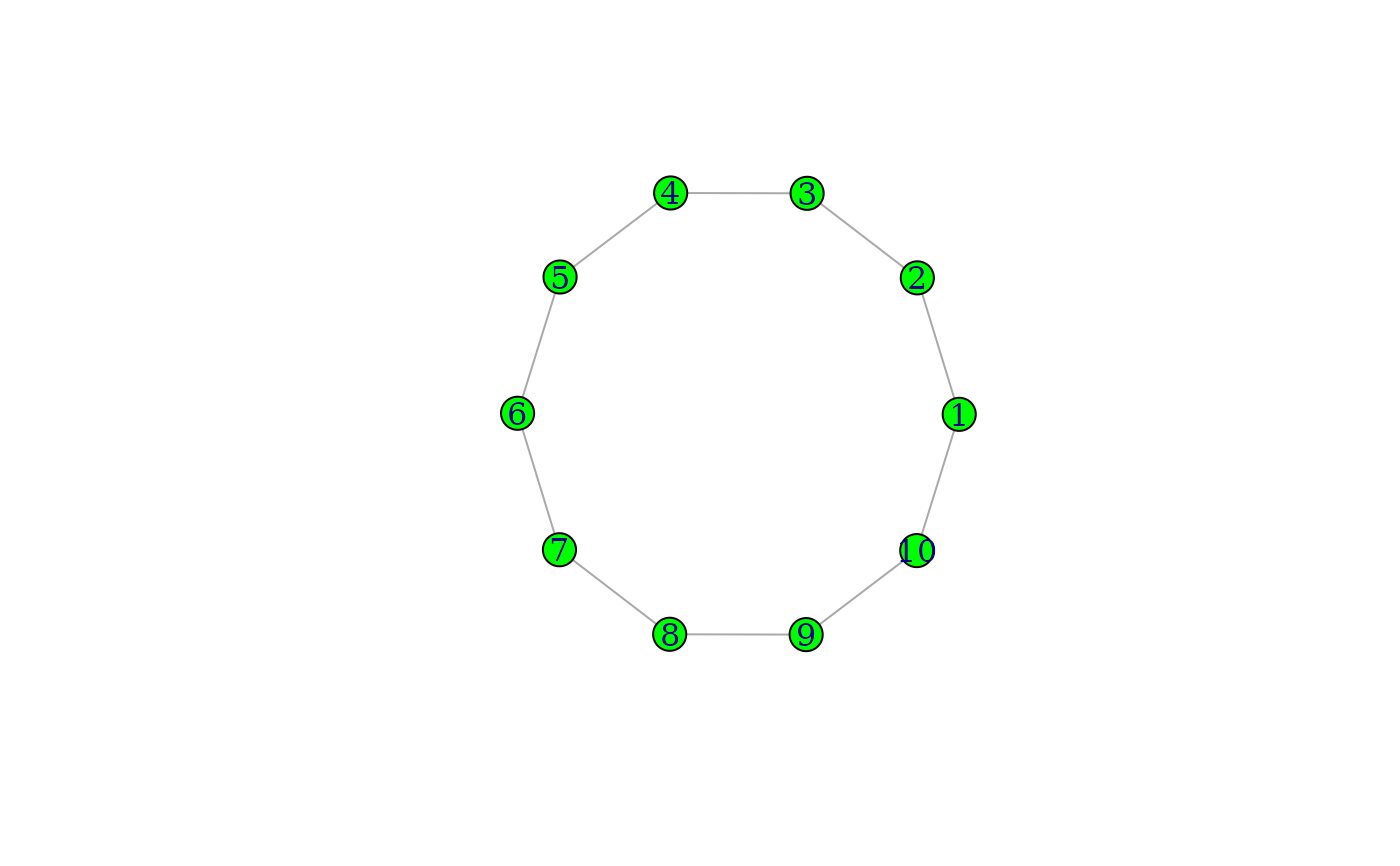

g <- make_ring(10)
plot(g, layout = layout_with_kk, vertex.color = "green")
