Reingold-Tilford 图布局算法

一种树状布局，非常适合树，对于循环不太多的图来说也可以接受。

用法

layout_as_tree(
  graph,
  root = numeric(),
  circular = FALSE,
  rootlevel = numeric(),
  mode = c("out", "in", "all"),
  flip.y = TRUE
)

as_tree(...)

参数

graph

输入图。

root

根顶点或根顶点的索引。 如果这是一个非空向量，则提供的顶点 ID 用作树的根（如果图是连通的，则用作单个树的根）。 如果它是一个空向量，则根顶点会自动计算，计算基于拓扑排序，执行的模式与 mode 参数相反。 在顶点排序之后，从每个组件中选择一个。

circular

逻辑标量，是否以圆形方式绘制树。 默认为 FALSE，因此树的分支是自下而上（或自上而下，请参见 flip.y 参数。）

rootlevel

当绘制不是树的森林（即它们是不连通的并且具有树组件）时，此参数可能很有用。 它指定森林中每棵树的根顶点的级别。 仅当 roots 参数不是空向量时才考虑它。

mode

指定构建树时要考虑的边。 如果它是“out”，则仅考虑父节点的输出边；如果是“in”，则仅考虑输入边。 如果它是“all”，则使用所有边（这是 igraph 0.5 和之前的版本中的行为）。 如果未给出根顶点，则此参数还会影响根顶点的计算。 请参阅 roots 参数。

flip.y

逻辑标量，是否翻转“y”坐标。 默认值为翻转，因为这会将根顶点放在顶部。

...

传递给 layout_as_tree()。

值

一个具有两列的数值矩阵，每列对应一个顶点。

详细信息

在树中排列节点，其中给定的节点用作根。 树向下定向，父节点位于其子节点的上方居中。 有关确切的算法，请参见下面的参考文献。

如果给定的图不是树，则首先执行广度优先搜索以获得可能的生成树。

参考文献

Reingold, E and Tilford, J (1981). Tidier drawing of trees. IEEE Trans. on Softw. Eng., SE-7(2):223–228.

参见

其他图布局：add_layout_(), component_wise(), layout_(), layout_as_bipartite(), layout_as_star(), layout_in_circle(), layout_nicely(), layout_on_grid(), layout_on_sphere(), layout_randomly(), layout_with_dh(), layout_with_fr(), layout_with_gem(), layout_with_graphopt(), layout_with_kk(), layout_with_lgl(), layout_with_mds(), layout_with_sugiyama(), merge_coords(), norm_coords(), normalize()

作者

Tamas Nepusz ntamas@gmail.com 和 Gabor Csardi csardi.gabor@gmail.com

示例

tree <- make_tree(20, 3)

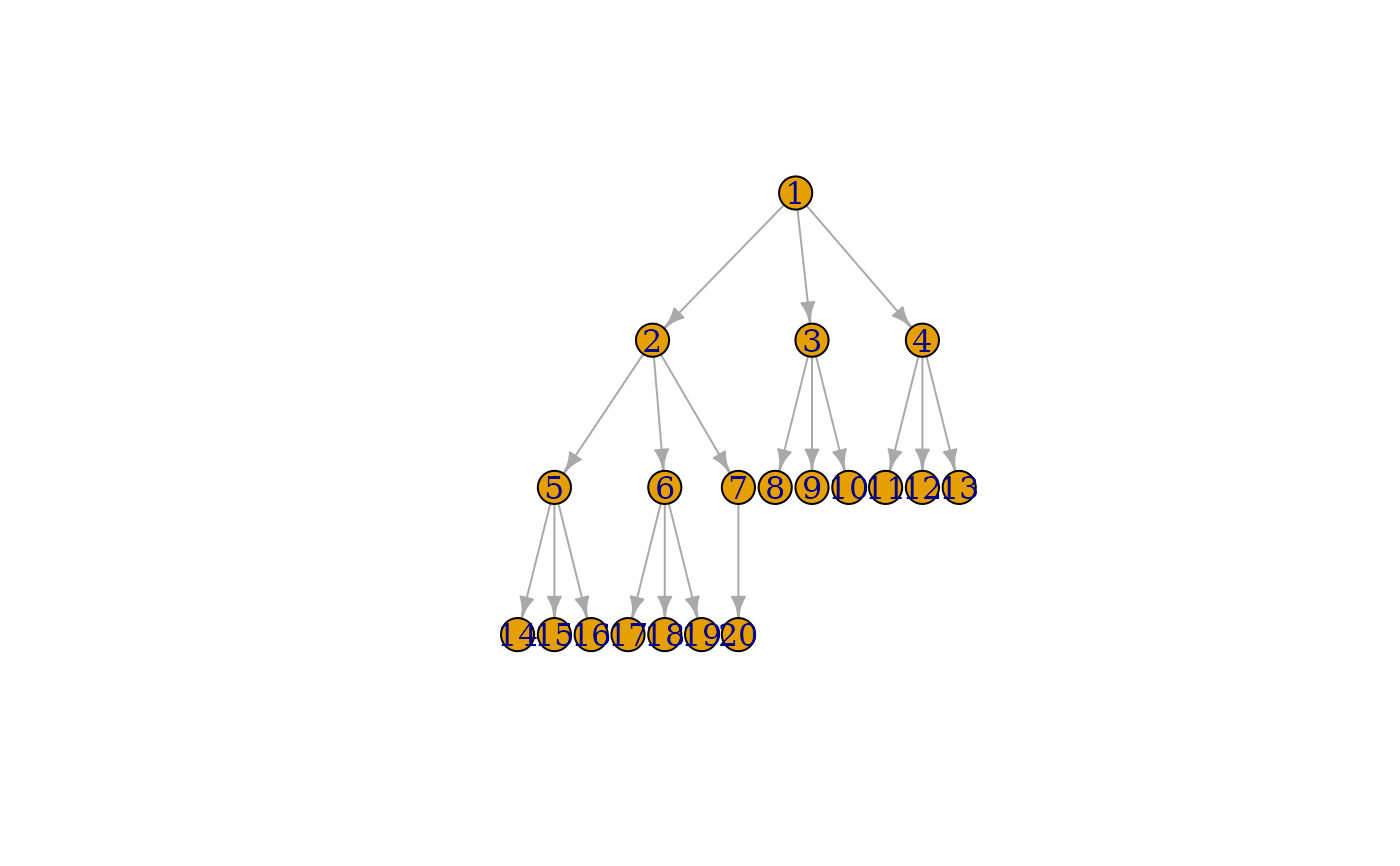

plot(tree, layout = layout_as_tree)

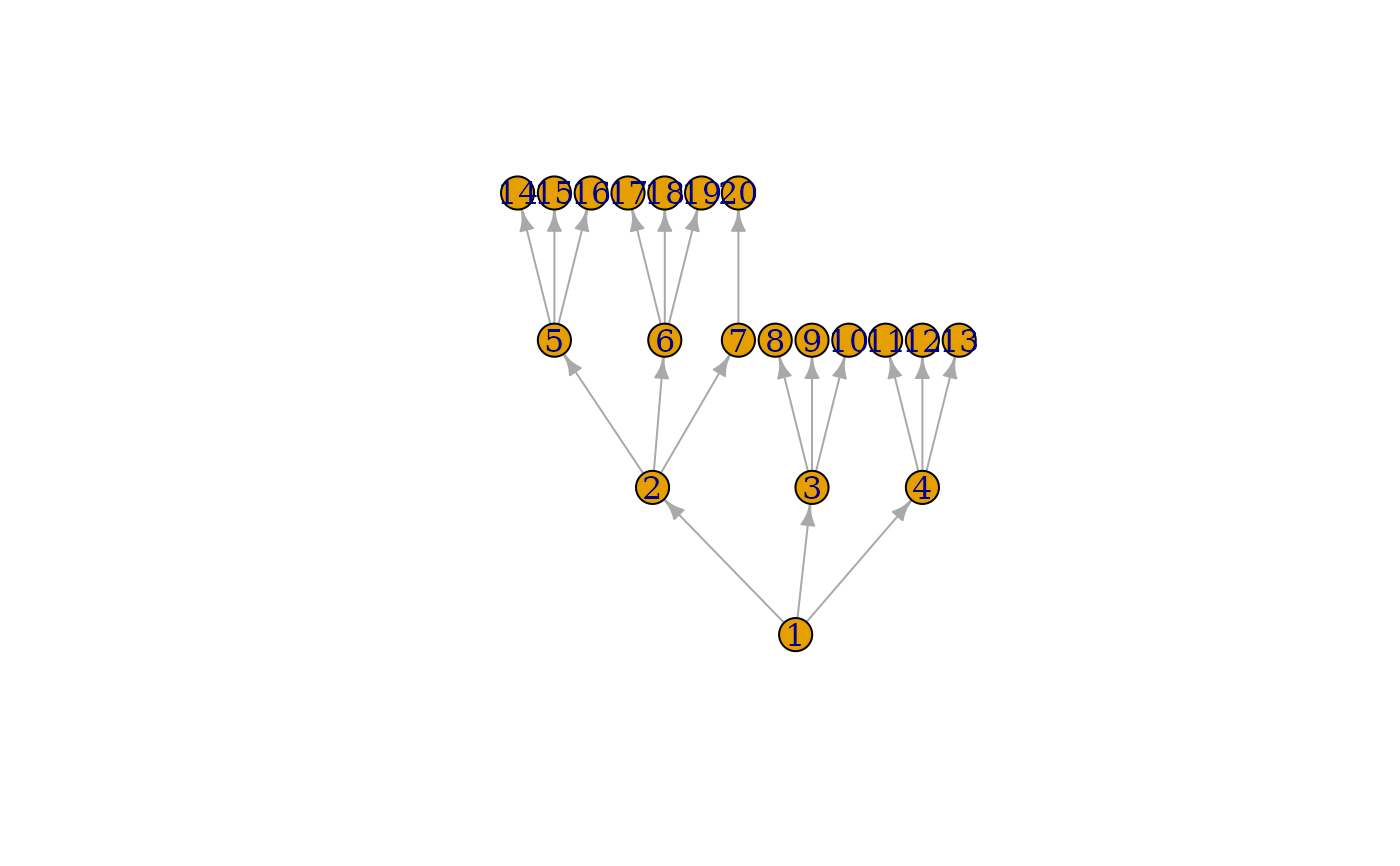

plot(tree, layout = layout_as_tree(tree, flip.y = FALSE))

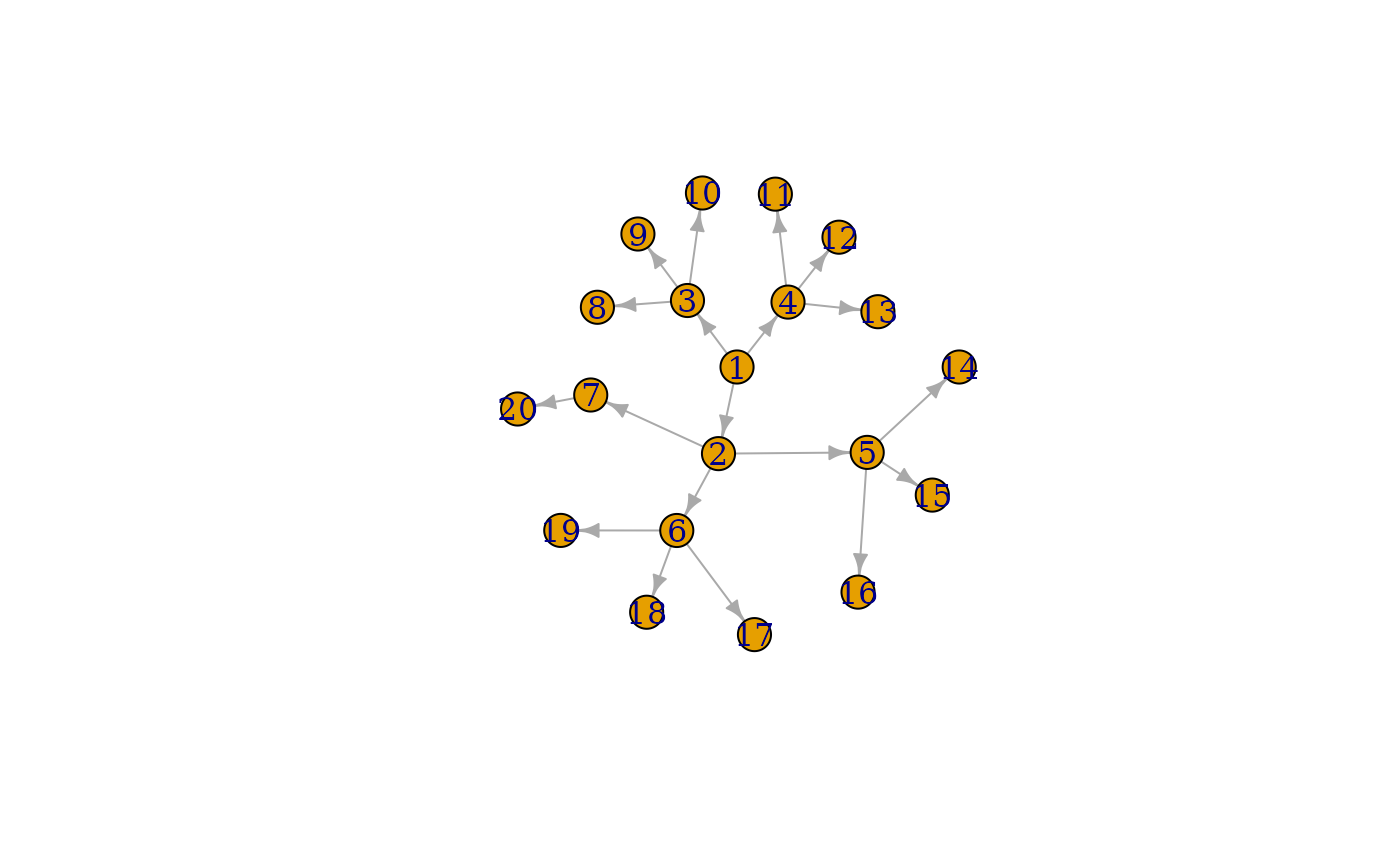

plot(tree, layout = layout_as_tree(tree, circular = TRUE))


tree2 <- make_tree(10, 3) + make_tree(10, 2)

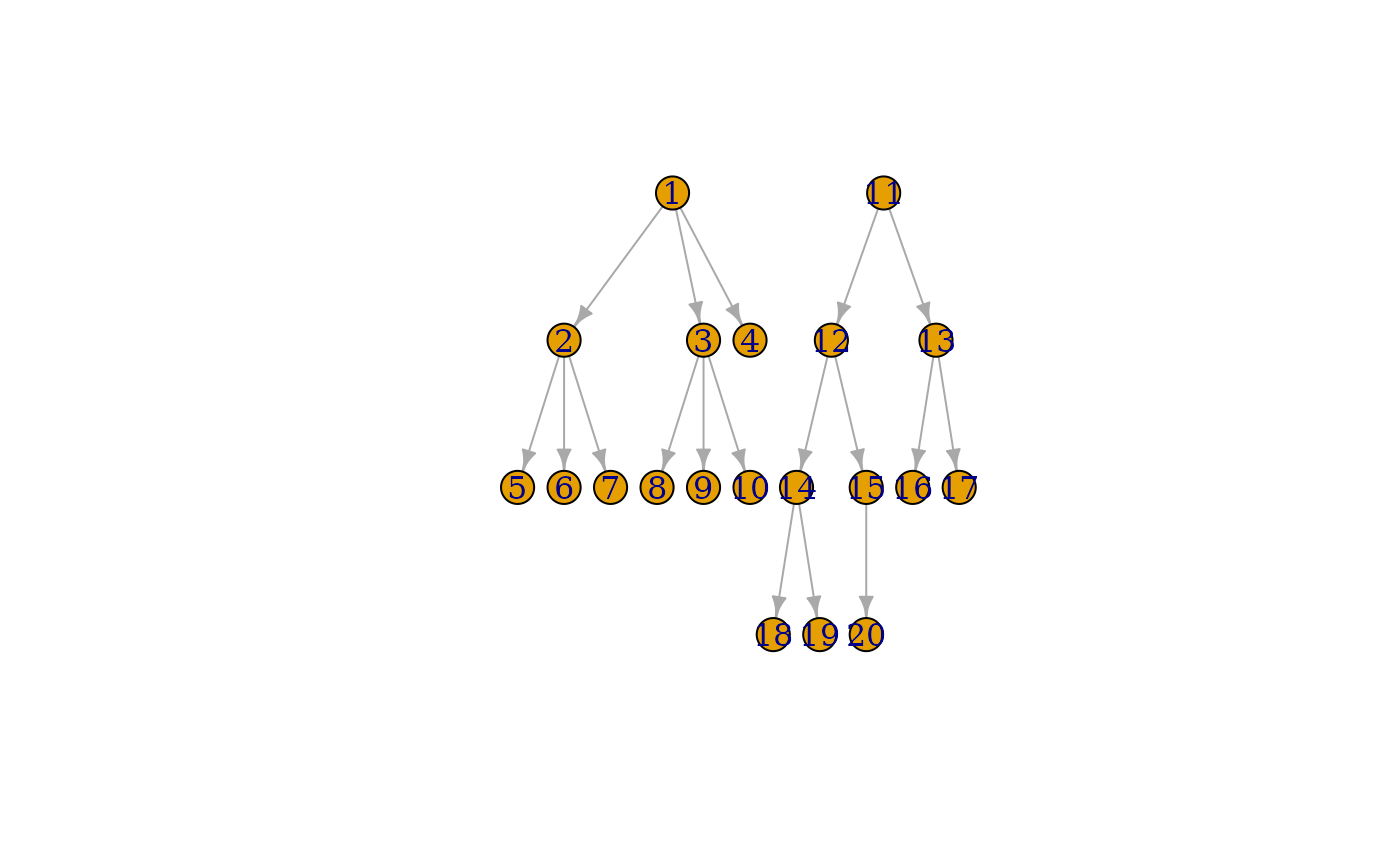

plot(tree2, layout = layout_as_tree)

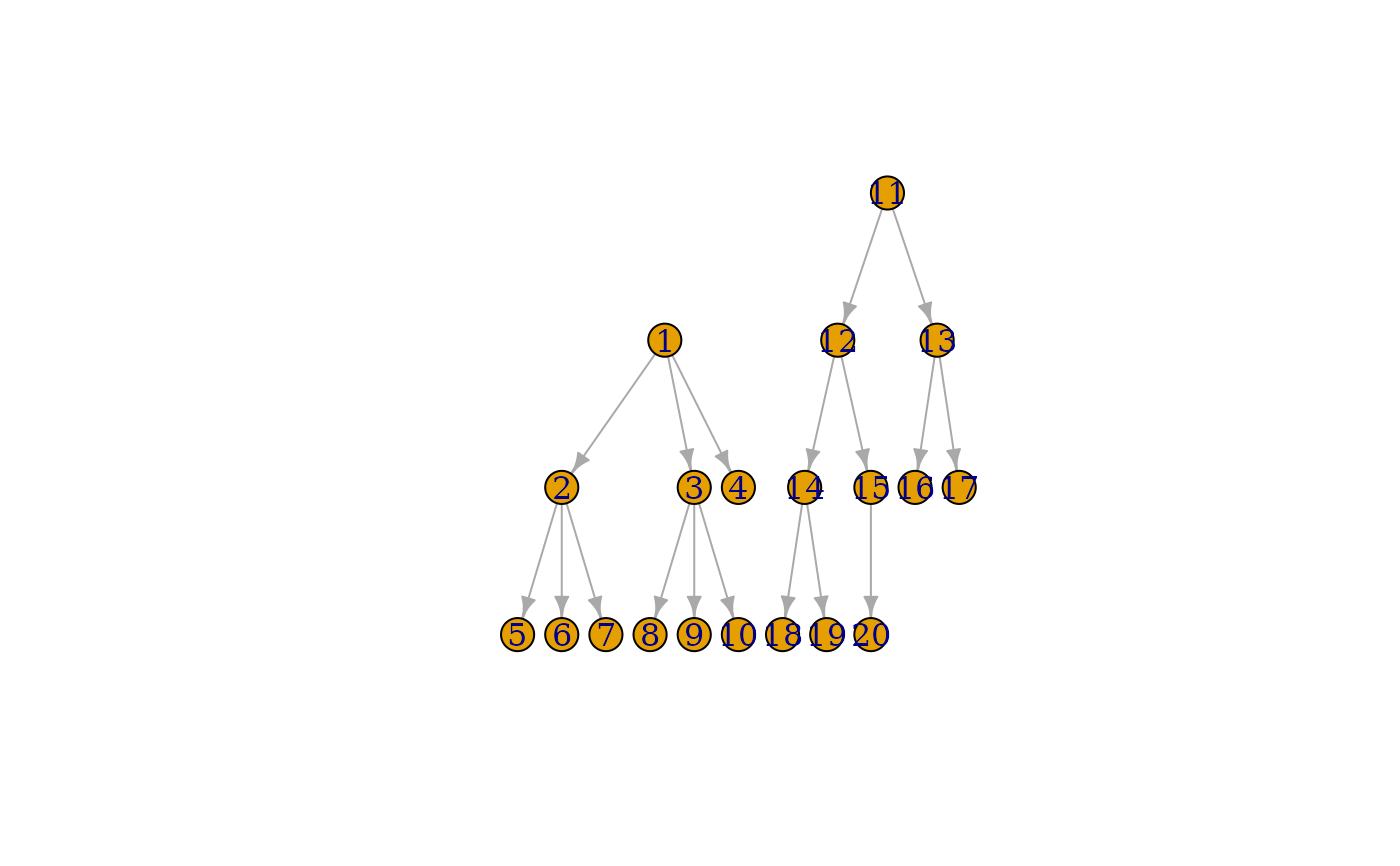

plot(tree2, layout = layout_as_tree(tree2,
  root = c(1, 11),
  rootlevel = c(2, 1)
))
